空調焓差實驗室設計方案

作者:admin 出處:科瓦特發表時間:2018-05-22 08:08:27


  焓差實驗室是用于測定空調機制冷、制熱能力的試驗室。它對空調機的送風參數、回風參數以及循環風量進行測量,用測出的風量與送風、回風焓差的乘積確定空調機的能力[焓差實驗室常用于提供所需要的工況條件,如一定溫度、一定相對濕度等環境條件,常用于測量空調產品的水流量、風量、耗電量、制冷制熱能力等。是現代空調檢測裝置和設計的重要檢測場所。

  科瓦特焓差試驗室采用多項設計技術,實現運行的節能,降低運行成本。科瓦特根據用戶的需求進行模塊化配置,定制化成為一個多功能的綜合試驗室,減少項目投入成本,為客戶創(chuàng )造價值。

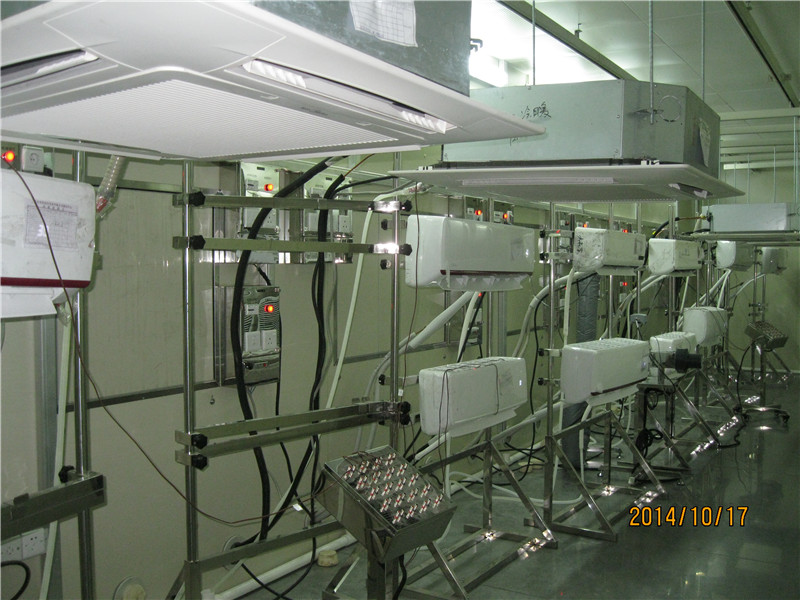

                     空調焓差實驗室測試中

  該系統及實驗方法依據

  GB/T7725-96《房間空氣調節器》,

  GB/T17758-1999《單元式空氣調節器》

  施工規則依據:國家有關暖通空調,給排水工程施工規范.

  一.功能

  本試驗室主體為3HP家用空調焓差試驗室,可進行窗式、柜式、分體式空調器制冷量、制熱量以及其它各種性能的測試,主要由室內外側環境室及風量測量裝置組成;本實驗室具有變頻空調器的seer測試功能。室外側可提供-20℃的環境工況要求。

  本試驗自動工況控制;測試軟件具備良好的人機對話功能,能夠實時顯示所有參數變化曲線,自動坐標變化,同時實時放大和打印各種曲線的組合、實驗報告;所有曲線和報告自動存盤,能夠通過查詢系統查詢所有實驗的曲線和各種數據;軟件應具有數據庫基本功能,能對實驗數據進行排序、篩選、對比、繪制數據曲線;實驗結束可自動停機,可打印實驗報告

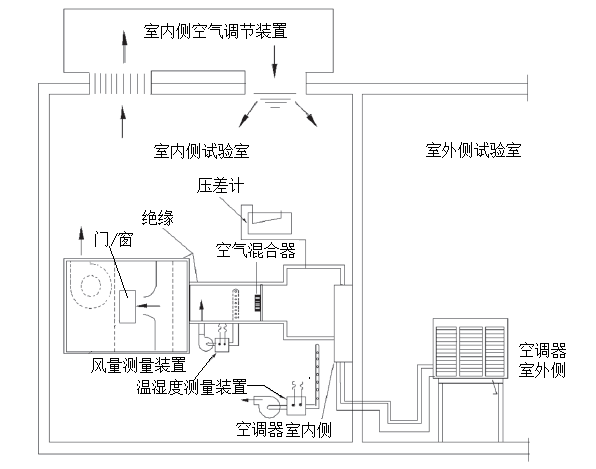

                 空調焓差實驗室原理圖

  二.可測試產品規格

  1.類型:窗式、分體式、柜式空調

  2.試驗范圍:

  適用于0.5~3HP以下空調

  a、空調制冷能力:300W~7000W

  b、空調制熱能力:500W~8000W

  c、風量范圍:200~1800m3/h

  三.可測試項目

  1.空調測試條件(表一)



室內側

室外側

干球溫度/℃

濕球溫度/℃

干球溫度/℃

濕球溫度/℃

制冷運行

額定制冷

T1

27

19

35

24

T2

21

15

27

19

T3

29

19

46

24

最大運行

T1

32

23

43

26

T2

27

19

35

24

T3

32

23

52

31

凍結

T1

21

15

21

T2

21

T3

21

最小運行

21

15

制造廠推薦最低溫度

凝露、冷凝水排除

27

24

27

注3   24



冷排水

27

25.7

27

25.7

制熱運行

額定制熱

T1

20

15(最高)

7

6

T2

2

1

T3

-7

-8

最大運行

27

24

18

最小運行

20

-5

-6

自動除霜

20

12

2

1

2.主要設備及工程:

(1)實驗室房間結構

(2)壓縮冷凝機組

(3)空氣再處理設備

(4)加濕加熱器

(5)風量測試裝置

(6)控制柜

(7)測量?jì)x表

(8)制冷系統管道工程

(9)配水系統

(10)電氣接線

(11)冷卻及給水排水系統

(12)計算機系統

3.其他設備及工程

(1)冷凝積水排除

(2)實驗室照明

(3)標準機(甲方自備,用于標定本實驗室)

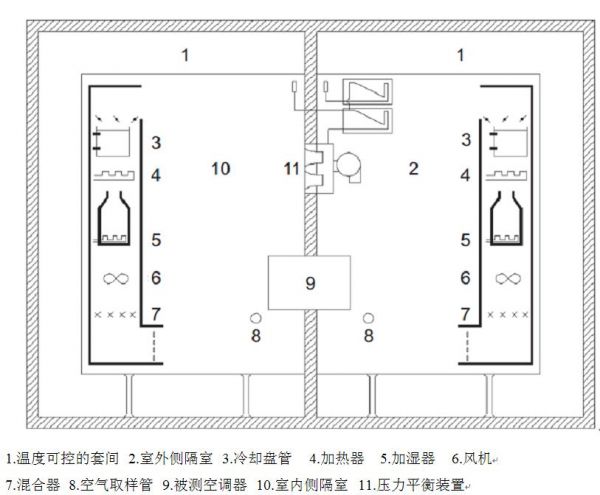

                    焓差實驗室整體結構圖

  本試驗室可以用于一拖三家用空調焓差試驗室,可進行其他擴展


  測試項目

  1.額定制冷能力試驗

  2.額定制熱能力試驗

  3.最大運行制冷試驗

  4.最小運行制冷試驗

  5.最大運行制熱試驗

  6.最小運行制熱試驗

  7.凍結試驗

  8.凝露試驗

  9.冷凝水排除試驗

  10.自動除霜試驗

  技術規格(以下規格僅供參考,也可按照用戶要求定制)

  1.室內側干球溫度范圍:10~50℃

  2.室內側相對濕度范圍:30~85%RH

  3.室外側干球溫度范圍:-15~55℃

  4.室外側相對濕度范圍:30~90%RH

  5.制冷量測試范圍:2.0~15kW

  6.制熱量測試范圍:2.0~16kW

  7.供試空調室內機風量測量范圍:4~40m3/min

  8.干球溫度控制精度:±0.2℃

  9.濕球溫度控制精度:±0.2℃

  10.重復性精度:±1%

  11.準確性精度:±2%

  12.控制方式:手動控制或自動控制

  13.試驗室規格:3HP空調焓差試驗室,可進行窗式、柜式、分體式空調器制冷量、制熱量以及其它各種性能

  的測試。

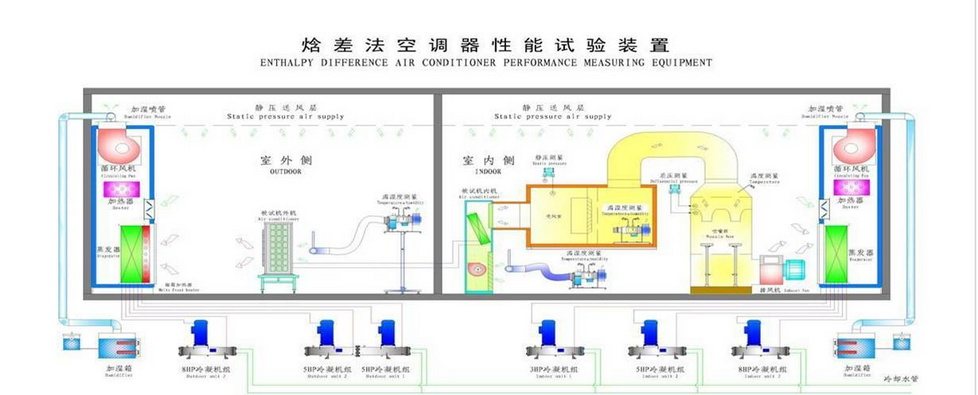

             空調焓差實驗室設計圖
