實驗室配電系統設計原則

作者:admin 出處:科瓦特發表時間:2017-06-16 07:30:36


實驗室配電系統安裝原則

  在為客戶提供水電布局圖時,需注明實驗室內電源及上水、下水的管路走向及預埋方法,由甲方建筑設計單位結合整個大樓提供的供電電源系統、給排水系統、其它管道系統以及每間實驗室的用電負荷來進行統籌安排規劃設計。我公司只要求客戶按我方提供的水電布局圖紙上設計標明的地方,預留符合規格的供電電源、電源插座、上水管路及下水管路即可。

一.邊臺的電源布線原則
1.規格為3000mm以?xún)鹊倪吪_,只布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭(三線制:L火線、N零線、E地線),在離地面500mm高的墻上;供臺面上設備用、電線槽用或試劑架用;
2.規格超過3000mm以上每間隔3000mm布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭(三線制:L火線、N零線、E地線),在離地面500mm高的墻上;供臺面上設備用、電線槽用或試劑架用;

二.中央臺及試劑架的電源布線原則
1.規格為3400mm以?xún)鹊闹醒肱_,在其任一端距離端頭300mm中間位置,只布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭(三線制:L火線、N零線、E地線)出地面,供臺面上試劑架用、設備用或電線槽用。
2.規格超過3400mm以上的中央臺,在兩端距離端頭300mm中間位置,各布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭(三線制:L火線、N零線、E地線)出地面,供臺面上試劑架用、設備用或電線槽用。
3.中央臺水池的上下水管路預埋點,應布置在正對水槽的落水口下方,具體尺寸按實際中央臺所處房間位置的要求標注;上水管規格為φ21mm,高出地面180mm,帶控制水閥;下水管規格為φ50mm,高出地面100mm。

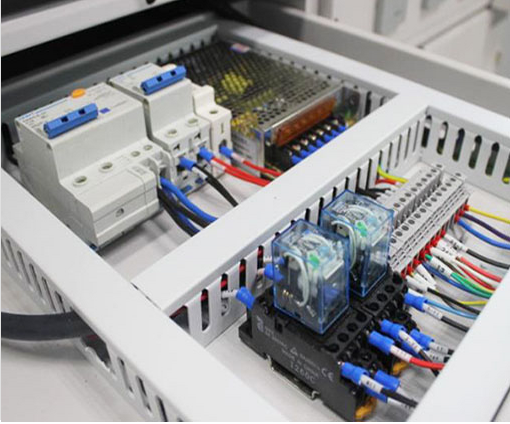

實驗室供電
三.洗滌池、角柜水池、水槽的上水及下水管路的布置原則
1.洗滌池水槽的上水及下水管路預埋點布置在地面上,正對臺面中間離開臺面靠墻邊距離350mm處位置。上水管規格為φ21mm,高出地面180mm,帶控制水閥;下水管規格為φ50mm,高出地面100mm。
2.角柜水池的上水及下水管路預埋點布置在地面上,正對臺面離開臺面靠墻兩直角邊距離450mm處中心位置。上水管規格為φ21mm,高出地面180mm,帶控制水閥;下水管規格為φ50mm,高出地面100mm。

四.氣瓶柜、藥品柜、超凈臺及其它需用電源的柜子的電源布置原則
1.氣瓶柜、藥品柜(帶排風)及超凈臺的用電電源插座為單相220伏交流電,布置在離地高1200mm距離柜體邊100mm~200mm處,均為兩插位(扁插、三插)墻面嵌式暗裝插座。
2.其它需用電源的柜子或設備的電源插座為單相220伏交流電或三相380伏交流電(特殊需要),布置在離地高1200mm距離柜體邊100mm~200mm處,均為墻面嵌式暗裝插座。

五.電腦臺、儀器臺、天平臺、顯微臺的電源布線原則
1.電腦臺、儀器臺、天平臺、顯微臺的用電電源,布置在墻面正對臺面中間離地面500mm高墻上,預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭(三線制:L火線、N零線、E地線);
六.通風柜的供電電源及水槽的上下水的布置原則:
1.我公司現有各種規格的通風柜的用電電源,均為三相380伏交流電,除非客戶特別要求用單相220伏交流電動機,布置在通風柜背面靠墻離柜體左邊250mm且離地面500mm高的墻上,預留1組1000mm長的規格為6平方毫米的三相380伏交流電源線頭(五線制:L1火線、L2火線、L3火線、N零線、E地線);
2.通風柜的洗滌池水槽的上水及下水管路預埋點,布置在通風柜背面靠墻邊距離100mm且離柜體右邊250mm處位置;上水管規格為φ21mm,高出地面180mm,帶控制水閥;下水管規格為φ50mm,高出地面100mm。
更多實驗室整體規劃設計裝修請聯系科瓦特實驗室。0760-23626816.
QQ: 1695536823
免費設計方案與報價:180-2201-9058 陳工
技術咨詢:133-1828-1228 周先生
